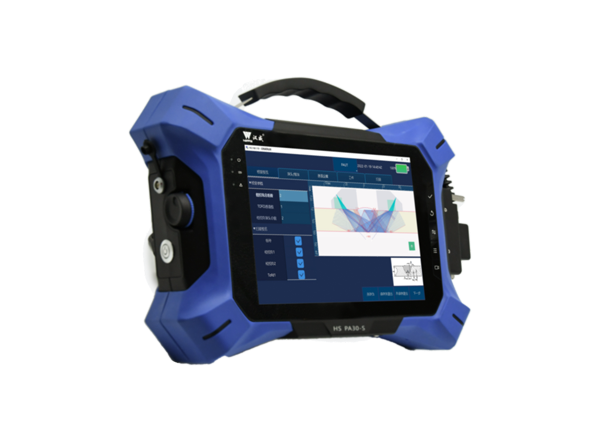

這款設備多用于螺栓裂紋及緊固應力檢測，能夠?qū)Χ喾N不同的加工工藝及結構形態內部的缺陷（裂紋、夾雜、疏松、氣孔等）進行檢測、定位、評估和診斷。
●多能一體，小體積兼容螺栓裂紋檢測、螺栓預緊力檢測、TOFD檢測及A超檢測功能。 | ●A、C、L、3D多視圖角度顯示檢測結果，判斷缺陷更簡單。 |
●檢測界面數據可視化，輔以智能化一鍵波形搜索，檢測速度更快。 | ●采用聲速差與標準模型的對比算法，螺栓預緊力結果更精確，精度至高可達0.3ns。 |
●儀器檢測簡單，相控陣晶片自動校準，探頭直接放置在螺栓端頭處即可直接讀數。 | ●超聲波設備小巧、便攜、節能，依靠便攜式的小容量電源就能長時待機工作，利于現場高空作業。 |
參數分類 | 參數選項 | 相控陣通道 | 常規通道 |
PA/UT配置
脈沖發生器 | 激勵脈沖電壓 | 50V-100V | 200V-350V |
脈沖形式 | 負方波 | 負方波 | |
發射脈沖寬度 | 30ns-500ns可調 | 30ns-500ns可調 | |
脈沖上升時間 | ＜8ns | ＜15ns | |
發射脈沖重復頻率 | 10KHz可調 | 1KHz可調 | |
延遲 | 0-20us/2.5ns | 0-655us/10ns | |
發射阻抗 | / | 500/50Ω | |
接收器 數據采集 | 采樣率 | 100MHz/10bit | 125MHz/8bit（TOFD，A超）1000MHz/8bit（螺栓應力） |
最大A掃深度 | 8192 | 2048 | |
聚焦模式 | 常規/動態/全范圍 | / | |
聚焦類型 | 深度/聲程/水平 | / | |
檢波 | 射頻、正檢、負檢、全檢 | 射頻、正檢、負檢、全檢 | |
掃描與顯示 | 掃描類型 | 扇掃/線掃/復合掃 | / |
顯示模式 | A/B/C/L/S/3D | A/B/C | |
可編程TCG | 點的數量 | 32個 | / |
最大增益量 | 40dB,步距0.1dB | / | |
最大增益斜率 | 40dB/us | / | |
數據存儲 | 256GB | ||
顯示器 | 尺寸 | 8.4'' | |
分辨率 | 1024×768 | ||
觸摸屏類型 | 電容式觸摸屏 | ||
I/O接口 | USB | USB3.0/ USB2.0 | |
以太網 | 1000Mb/s（USB轉換器） | ||
視頻輸出 | HDMI | ||
編碼器 | ODU-7PIN雙路編碼器 | ||
語言 | 中文/英文 | ||
電源 整機尺寸 | 直流供電電壓 | DC24V | |
電池 | 11.1V-13AH | ||
連續工作時間 | ≥4小時 | ||
280×210×80（mm） | |||
整機重量 | 3.5Kg（含電池） | ||
工作溫度 | (0-40)℃（參考值） | ||
存放溫度 | (-10-40)℃（參考值） | ||
這款設備多用于螺栓裂紋及緊固應力檢測，能夠?qū)Χ喾N不同的加工工藝及結構形態內部的缺陷（裂紋、夾雜、疏松、氣孔等）進行檢測、定位、評估和診斷。
●多能一體，小體積兼容螺栓裂紋檢測、螺栓預緊力檢測、TOFD檢測及A超檢測功能。 | ●A、C、L、3D多視圖角度顯示檢測結果，判斷缺陷更簡單。 |
●檢測界面數據可視化，輔以智能化一鍵波形搜索，檢測速度更快。 | ●采用聲速差與標準模型的對比算法，螺栓預緊力結果更精確，精度至高可達0.3ns。 |
●儀器檢測簡單，相控陣晶片自動校準，探頭直接放置在螺栓端頭處即可直接讀數。 | ●超聲波設備小巧、便攜、節能，依靠便攜式的小容量電源就能長時待機工作，利于現場高空作業。 |
參數分類 | 參數選項 | 相控陣通道 | 常規通道 |
PA/UT配置
脈沖發生器 | 激勵脈沖電壓 | 50V-100V | 200V-350V |
脈沖形式 | 負方波 | 負方波 | |
發射脈沖寬度 | 30ns-500ns可調 | 30ns-500ns可調 | |
脈沖上升時間 | ＜8ns | ＜15ns | |
發射脈沖重復頻率 | 10KHz可調 | 1KHz可調 | |
延遲 | 0-20us/2.5ns | 0-655us/10ns | |
發射阻抗 | / | 500/50Ω | |
接收器 數據采集 | 采樣率 | 100MHz/10bit | 125MHz/8bit（TOFD，A超）1000MHz/8bit（螺栓應力） |
最大A掃深度 | 8192 | 2048 | |
聚焦模式 | 常規/動態/全范圍 | / | |
聚焦類型 | 深度/聲程/水平 | / | |
檢波 | 射頻、正檢、負檢、全檢 | 射頻、正檢、負檢、全檢 | |
掃描與顯示 | 掃描類型 | 扇掃/線掃/復合掃 | / |
顯示模式 | A/B/C/L/S/3D | A/B/C | |
可編程TCG | 點的數量 | 32個 | / |
最大增益量 | 40dB,步距0.1dB | / | |
最大增益斜率 | 40dB/us | / | |
數據存儲 | 256GB | ||
顯示器 | 尺寸 | 8.4'' | |
分辨率 | 1024×768 | ||
觸摸屏類型 | 電容式觸摸屏 | ||
I/O接口 | USB | USB3.0/ USB2.0 | |
以太網 | 1000Mb/s（USB轉換器） | ||
視頻輸出 | HDMI | ||
編碼器 | ODU-7PIN雙路編碼器 | ||
語言 | 中文/英文 | ||
電源 整機尺寸 | 直流供電電壓 | DC24V | |
電池 | 11.1V-13AH | ||
連續工作時間 | ≥4小時 | ||
280×210×80（mm） | |||
整機重量 | 3.5Kg（含電池） | ||
工作溫度 | (0-40)℃（參考值） | ||
存放溫度 | (-10-40)℃（參考值） | ||
