產品概述

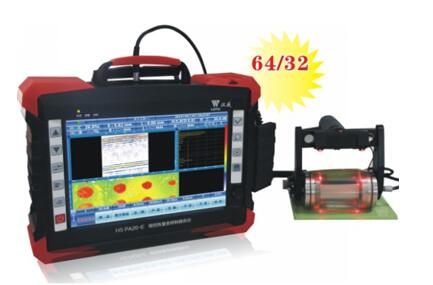

HS PA20-E型 多功能相控陣超聲波檢測儀

高清分辨率，高屏占比（1920×1200）

分組掃查功能，支持雙相控陣＋TOFD同屏掃描
性能特點
HS PA20 -E 性能特點

→64接收/32激發通道，32通道并行數模轉換，實時相位控制；

→相控陣、TOFD、A掃一體工作，按鍵切換，自由驗證，缺陷無處逃；

→全新流程化操作模式，易學易用，圖像輕松掃；

→多種工件結構模擬功能，缺陷顯示直觀又明了；

（適用于平板焊縫、“T”型焊縫、角接焊縫、管道焊縫、鍛件、板材、車軸、輪輞等工件檢測）

→具備焊縫模型CAD導入仿真功能；

→內置扇掃焊縫翻轉功能；

→支持線性?huà)呙瑁袙呙?，扇形掃描，雙晶一發一收掃描，二維聚焦掃描多種掃描方式；

→具備耦合監控功能；

→具備C掃區域定顯功能；

→高達60Hz 顯示刷新率，圖形動態效果更佳；

→全角度的DAC曲線制作及補償功能；

→全程動態聚焦，聚焦性能更好；

→具備高度閘門、聲程閘門自動報警功能，缺陷判別更快捷；

→支持編碼器全程掃查記錄。

軟件功能:

→通用功能：

1.S掃圖像翻轉

2.聚焦聲線仿真功能，覆蓋眾多工件模型

3.全角度TCG補償、DAC曲線

4.耦合監視報警

5.屏幕一鍵截圖和報表功能

→特殊功能：

1.雙側小徑管

2.風電變槳軸承

3.TKY對接焊縫

4.相控陣+TOFD一體掃查

5.風電法蘭，葉片檢測

6.中徑管單側掃查

7.2X16雙晶檢測

→適用特點：

1.雙側小徑管

2.TKY對接焊縫

3.鏈?zhǔn)綊卟槠髦袕焦?/span>

4.鐵軌探傷檢測

5.各類工件模型仿真
儀器參數:

→屏幕尺寸 :10.1英寸

→屏幕參數 ：24位真彩色

→屏幕分辨率：1920X1200

→數據存儲 ：64GB

→擴展接口 ：USB2.0×2，VGA×1

→編碼器接口：2個

→報警器：1個

→工作溫度 ：-10℃-45℃

→儲存溫度 ：溫度-20-65℃

→供電方式 ：AC220/DC15V/Bat11.1V

→續航時間 ：8小時

→機殼材質 ：金屬

相控陣參數:

→通道數：64/32

→系統帶寬 ：0.5-15MHz（-3dB）

→數字化頻率：100MHz 8bit

→數字采樣點：8192

→數字平滑平均：16

→S掃線數 ：256

→刷新率：60Hz

→延遲精度 ：2.5ns

→檢波方式 ：正檢，負檢，全檢，射頻

→發射延遲范圍 ：0-20us

→發射電壓：50V-150V

→脈沖寬度：30ns-500ns（步進≤5ns）

→脈沖激發方式：負方波

→增益范圍：0-80 dB

→增益步進 ：0.1 dB

→數字增益 ：0-30 dB

→DAC：16點

→TCG：16點

→動態聚焦 ：接收動態聚焦

→掃查圖像 ：A/C/D/S/L/3D

軟件功能:

→通用功能：

1.S掃圖像翻轉

2.聚焦聲線仿真功能，覆蓋眾多工件模型

3.全角度TCG補償、DAC曲線

4.耦合監視報警

5.屏幕一鍵截圖和報表功能

→特殊功能：

1.雙側小徑管

2.風電變槳軸承

3.TKY對接焊縫

4.相控陣+TOFD一體掃查

5.風電法蘭，葉片檢測

6.中徑管單側掃查

7.2X16雙晶檢測

→適用特點：

1.雙側小徑管

2.TKY對接焊縫

3.鏈?zhǔn)綊卟槠髦袕焦?/span>

4.鐵軌探傷檢測

5.各類工件模型仿真

TOFD模塊參數:

→通道數：2對TOFD（2發2收）

→系統帶寬：0.5-15MHz（-3dB）

→數字化頻率 ：100MHz 10bit

→數字采樣點：1024

→數字平均：16

→重復頻率：100Hz-1KHz

→刷新率：60Hz

→檢波方式 ：正檢，負檢，全檢，射頻
