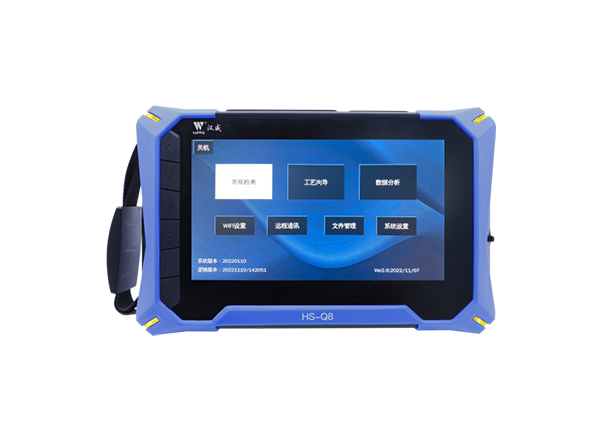

HS Q8是一款便攜式數字超聲檢測儀，檢測精度高，實用性強。設備可連接WIFI實現云檢測，內置工藝向?qū)А?/span>
全新升級智能超聲波檢測儀
全場景大屏展示，具備高分辨率
支持5G、WIFI網絡互聯，在線升級，網絡監控
多頻帶信號帶寬，具備高分辨率
工藝設置向?qū)?，人性化輔助設備調節
防護等級為IP68（防護等級標準的最高級別）
發射參數 | |
脈沖類型 | 負方波脈沖 |
脈沖前沿 | <10 ns |
阻抗匹配 | 48Ω、500Ω（ |
發射脈沖電壓 | 400V（任意可調） |
脈沖寬度 | 30ns-1000ns |
接收參數 | |
采樣頻率/位數 | 200MHz/10bits |
重復頻率 | 15Hz-1000Hz |
動態范圍 采樣深度
| ≥36dB 512 |
衰減器精度 | ＜ ±1dB/12dB |
垂直線性誤差 | ≤3% |
等效輸入噪聲 | <80nV/√Hz |
增益范圍/步進 | 120dB/0.1dB、1dB、2dB、6dB(全自動調節) |
水平線性誤差 | ≤0.1% |
信號帶寬
| 1、通頻帶 0.1~30MHz 2、寬頻帶 0.1~0.5 MHz 0.5~2.5 MHz 1~5 MHz 2.5~10 MHz 5~20 MHz 7.5~30 MHz 3、窄頻帶 5（4M帶寬） 10（5M帶寬） 15（5M帶寬） |
聲速范圍 | （300-20000） m/s |
綜合性能 | |
分辨力 | ＞30dB |
靈敏度余量 | ≥60dB(Φ2×200mm） |
檢波方式 | 全檢波、正檢波、負檢波、射頻 |
工作方式 | 單晶探傷、雙晶探傷 |
儀器參數 | |
整機尺寸 | 233*147*55（mm） |
顯示屏分辨率
| 1024*600 |
接口 | 金屬圓形12芯（輸出一個VGA,一個OTG,一個USB2.0），金屬圓形7芯（2個編碼器） |
整機重量
| 1.34Kg（含電池）
|
電源、電池 | 直流（DC12V） 電池7.4V/8000mAh |
環境溫度
| (-10-40)℃（參考值） |
顯示屏尺寸
| 7寸
|
續航時間 | 連續工作5小時以上（鋰電池供電） |
相對濕度 | （20-95）%RH |
鍋爐、壓力容器、管道及各類金屬構件中的焊縫、母板的探傷及測厚。
HS Q8是一款便攜式數字超聲檢測儀，檢測精度高，實用性強。設備可連接WIFI實現云檢測，內置工藝向?qū)А?/span>
全新升級智能超聲波檢測儀
全場景大屏展示，具備高分辨率
支持5G、WIFI網絡互聯，在線升級，網絡監控
多頻帶信號帶寬，具備高分辨率
工藝設置向?qū)?，人性化輔助設備調節
防護等級為IP68（防護等級標準的最高級別）
發射參數 | |
脈沖類型 | 負方波脈沖 |
脈沖前沿 | <10 ns |
阻抗匹配 | 48Ω、500Ω（ |
發射脈沖電壓 | 400V（任意可調） |
脈沖寬度 | 30ns-1000ns |
接收參數 | |
采樣頻率/位數 | 200MHz/10bits |
重復頻率 | 15Hz-1000Hz |
動態范圍 采樣深度
| ≥36dB 512 |
衰減器精度 | ＜ ±1dB/12dB |
垂直線性誤差 | ≤3% |
等效輸入噪聲 | <80nV/√Hz |
增益范圍/步進 | 120dB/0.1dB、1dB、2dB、6dB(全自動調節) |
水平線性誤差 | ≤0.1% |
信號帶寬
| 1、通頻帶 0.1~30MHz 2、寬頻帶 0.1~0.5 MHz 0.5~2.5 MHz 1~5 MHz 2.5~10 MHz 5~20 MHz 7.5~30 MHz 3、窄頻帶 5（4M帶寬） 10（5M帶寬） 15（5M帶寬） |
聲速范圍 | （300-20000） m/s |
綜合性能 | |
分辨力 | ＞30dB |
靈敏度余量 | ≥60dB(Φ2×200mm） |
檢波方式 | 全檢波、正檢波、負檢波、射頻 |
工作方式 | 單晶探傷、雙晶探傷 |
儀器參數 | |
整機尺寸 | 233*147*55（mm） |
顯示屏分辨率
| 1024*600 |
接口 | 金屬圓形12芯（輸出一個VGA,一個OTG,一個USB2.0），金屬圓形7芯（2個編碼器） |
整機重量
| 1.34Kg（含電池）
|
電源、電池 | 直流（DC12V） 電池7.4V/8000mAh |
環境溫度
| (-10-40)℃（參考值） |
顯示屏尺寸
| 7寸
|
續航時間 | 連續工作5小時以上（鋰電池供電） |
相對濕度 | （20-95）%RH |
鍋爐、壓力容器、管道及各類金屬構件中的焊縫、母板的探傷及測厚。
